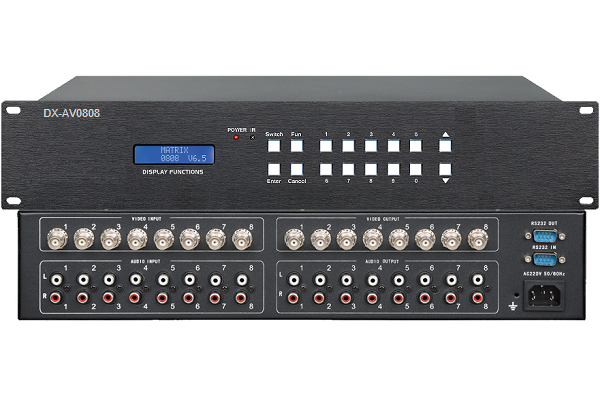

產品名稱：AV切換矩陣
產品型號：DX-AV0808產品描述:
8路復合視頻信號輸入；8路復合視頻信號輸出，完全交叉切換
8路立體聲音頻輸入；8路立體聲音頻輸出，完全交叉切換
音視頻可以同步或異步切換
32位ARM11內嵌式處理器，靜電保護，帶也拔插功能
200M高寬帶專業芯片，支持高清電視(HDTV)的帶寬
信號長距離傳輸失真增益補償技術，可以支持300米距離
德國專業音頻運放后級處理芯片，使音色醇厚、圓潤
音視頻接口都為RCA接口
液晶顯示屏采用高亮藍底屏，可顯示設備各通道的切換狀態
帶有掉電現場切換記憶保護，有按鍵鎖功能
內置輪循切換功能，能任意設定間隔時間和通道
內置32組場景存儲功能，當使用的時候即可直接調用
兼容市場所有同類產品的代碼和指令，滿足不同行業和客戶的需求
采用原裝進口歐姆龍按鍵，經久耐用，靈敏度高，觸感舒適
開放式的控制協議和協議標準，支持第三方和客戶自研發軟件控制
采用可編程邏輯陳列電路，任意交互切換
支持音視頻同步或分離切換功能
信號長距離傳輸失真補償技術
具有掉電記憶功能，帶有斷電現場保護功能
支持通道切換權限設置，音視頻通道切換權限可分開獨立管理
具有1.8英寸LCD顯示屏
支持面板控制、軟件控制、觸摸屏(中控)控制等多種方式
每路信號具有獨立4級增益湄節功能，解決信號衰減或畫面發白問題
產品參數：
視頻
增益： 0 dB
帶寬： 150MHz(-3dB)滿載
通道串擾：-53dB @5 MHz， -45dB @10 MHz
切換速度：25ns(最短)
傳輸延時：5ns(最快)
信號類型：復合視頻
視頻輸入/輸出
接口：BNC接口
最小/最大電平： 模擬信號: 0.5V ~ 2.0V p-p
阻抗：75 Ω
回波損耗： -30dB@5MHz
最大直流偏置誤差：1.5V
輸入/輸出類型： NTSC 3.58，NTSC 4.43，PAL，SECAM
音頻信號
輸入/輸出接口：RCA蓮花接口
接口增益： 0dB
頻率響應：20 Hz ~ 20 kHz
總諧波失真+噪聲：0.03% @ 1 kHz
信噪比（S/N ）： >90dB
立體聲分離度： >80dB @ 1 kHz
共態抑制比（CMRR）：>75dB @: 20 Hz ～ 20 kHz
控制類型
串行控制接口： RS-232, 9-針母 D型
電源： AC 220～240V
平均故障間隔時間：30,000 小時
